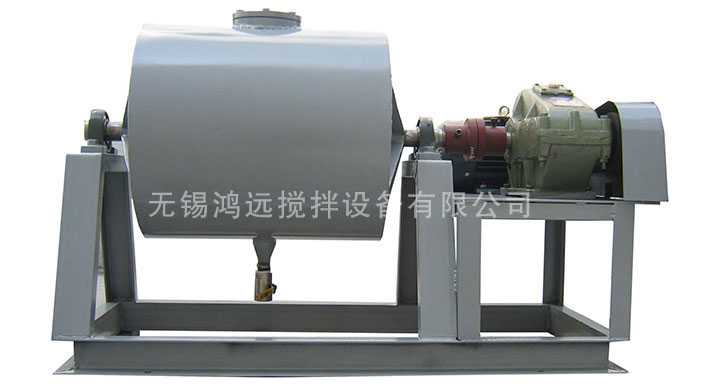

WSM型臥式濕法球磨機
工作原理
WSM型臥式濕法球磨機的結構特點是：有一個水平放置、繞水平軸旋轉的中空筒體。筒體內裝有粉磨介質和被磨物料。當筒體旋轉時介質和物料被提升，到一定高度后受重力作用下落。介質運動使物料受到擠壓、摩擦、沖擊、磨剝、剪切等作用而粉碎。
WSM型臥式濕法球磨機不論結構還是流程配置都成熟；操作簡單方便、工作可靠，對工作條件的適應能力強，可進行干式、濕式或潤滑式粉磨，可進行粗、細或超細粉磨，產品粒度范圍從5mm~1um 左右，可處理各種硬度的物料。WSM型臥式濕法球磨機的結構特點是：有一個水平放置、繞水平軸旋轉的中空筒體。筒體內裝有粉磨介質和被磨物料。當筒體旋轉時介質和物料被提升，到一定高度后受重力作用下落。介質運動使物料受到擠壓、摩擦、沖擊、磨剝、剪切等作用而粉碎。
氧化鋁內襯。該機可選尼龍、四氟乙烯、不銹鋼、氧化鋁、錳鋼等內襯，并可根據(jù)用戶要求配變頻調速機構。
工作數(shù)據(jù)
| 型式 | 容積 | φD | L | 電機功率 | 轉速 | 入料口 | 出料閥 |
| WSM-20 | 20 | Φ290 | 300 | 0.55 | 53 | 180 | 1 |
| WSM-40 | 40 | Φ370 | 380 | 0.55 | 50 | 180 | 1 |
| WSM—60 | 60L | Φ420 | 420 | 0.75 | 46 | 180 | 1 |
| WGM-100 | 100L | φ500 | 520 | 2.2 | 40 | 180 | 1.5 |
| WGM-200 | 200L | Φ630 | 650 | 3 | 35 | 200 | 1.5 |
| WSM—300 | 300L | Φ720 | 750 | 5.5 | 31 | 210 | 7.5 |
| WSM—500 | 500L | Φ870 | 870 | 5.5 | 28 | 230 | 2 |
| WSM—800 | 800L | Φ1070 | 1010 | 7.5 | 28 | 230 | 2 |
| WSM—1000 | 1000L | Φ1090 | 1100 | 7.5 | 21 | 300 | 2 |
| WSM—1500 | 1500L | Φ1250 | 1300 | 11 | 18 | 400 | 2.5 |
| WSM—2000 | 2000L | Φ1370 | 1400 | 11 | 18 | 400 | 2.5 |
| WSM—3000 | 3000L | Φ1570 | 1600 | 15 | 16 | 500 | 3 |
| WSM—5000 | 5000L | Φ1860 | 1900 | 22 | 16 | 500 | 3 |
